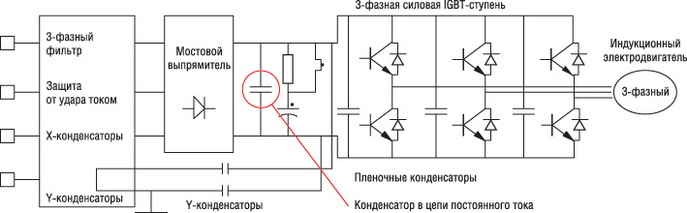

Рис. 1. Типовая блок-схема системы управления электродвигателем
Драйверы электродвигателей используются для управления частотой вращения вала электродвигателей различных типов во всех приложениях, от малых насосов и моторов для бытовых стиральных машин и систем центрального отопления и кондиционеров воздуха до огромных электродвигателей, которые применяются в промышленных устройствах (рис. 1).
электродвигателями (драйверов)
Конденсаторы для систем управления
Рассмотрим принципы выбора конденсаторов для конкретных типов приложений.
Таблица 2. Конденсаторы с резьбовыми выводами для силовых промышленных приложений Серия Отличительные особенности 102 PHR-ST/STB Большой срок службы, большой ток пульсаций, 85°C 104 PHL-ST/STB Большой ток пульсаций, 105°C 500 PGP Высокое соотношение C/V, 85°C
Таблица 1. Конденсаторы для печатного монтажа с радиальным расположением выводов Серия Отличительные особенности 157 PUM-SI Стандартная, 85°C 159 PUL-SI Стандартная, 105°C 193 PUR-SI Низкое значение ESR, большой ток пульсаций, 105°C 198 PHR-SI Большой ток пульсаций, экстремально большой срок службы, 85°C 096 PLL-4TSI Четырехвыводные, 85°C
В таблицах 1 и 2 приведены серии алюминиевых конденсаторов компании Vishay, наиболее часто используемые в силовых приложениях.
Для промышленных приложений повышенной мощности выпускаются серии конденсаторов с резьбовыми выводами (исполнение ST) и с болтом на корпусе для крепления (серии ST BOLT, STB), некоторые из которых имеют корпус увеличенного размера. Паразитная индуктивность конденсатора (ESL) может способствовать возникновению переходных процессов. Для конденсаторов большого размера с резьбовыми выводами значение ESL не превышает 13 нГ.
Для монтажа на печатные платы компания Vishay предлагает двух-, трех- или четырехвыводные радиальные конденсаторы с высокой удельной емкостью, рассчитанные на большой импульсный ток и большой срок эксплуатации.
Последовательное и параллельное соединение конденсаторов является стандартной техникой, которая позволяет использовать их при напряжениях до 1200 В. В таких случаях необходимо уделять особое внимание правильному распределению напряжения между последовательно соединенными конденсаторами.
Чтобы максимально увеличить срок службы конденсаторов, их следует располагать в наименее нагревающейся части печатной платы или устройства. Принудительное воздушное охлаждение и/или установка на радиатор также могут способствовать увеличению срока службы почти в четыре раза, особенно в комбинации с усиленной конструкцией отрицательного электрода (катода).
Алюминиевые электролитические конденсаторы чаще всего выпускаются в трех конструктивных исполнениях: аксиальном, радиальном под печатный монтаж и радиальном с резьбовыми контактами. В силовых приложениях чаще всего используются радиальные конденсаторы. Это связано с тем, они обеспечивают наилучшую эффективность отвода тепла от корпуса конденсатора.
Надежность работы силовых устройств в немалой степени зависит от качества используемых компонентов. В первую очередь это относится к фильтровым и накопительным конденсаторам, которые должны обладать высокой удельной емкостью, малыми утечками, большим допустимым импульсным током, способностью длительной работы при резких скачках напряжения, широким температурным диапазоном и большим сроком службы. Всем этим требованиям в полной мере отвечает продукция компании Vishay - ведущего поставщика пассивных электронных компонентов.
Системы управления электроприводами, инверторы солнечных батарей и электростанций на возобновляемых источниках энергии, системы электропривода (например, для железнодорожного транспорта или гибридных автомобилей), источники бесперебойного питания и силовые импульсные устройстваP все это сферы применения алюминиевых электролитических конденсаторов компании Vishay. Критерии выбора этих изделий для каждой из перечисленных сфер рассмотрены в статье.
Андрей Самоделов (г. Москва)
